На 58 % более высокая холодопроизводительность по сравнению с другими готовыми градирнями с противоточным потоком
Холодопроизводительность от 4315 до 13328 кВт на ячейку позволяет использовать их в сочетании с крупными чиллерами
Меньшее количество трубопроводов и электрических соединений снижает затраты на монтаж
Низкие коэффициенты уноса, до 0,0005% от расхода циркулирующей воды
Применение в технологическом охлаждении:
Конструкция и материалы промышленной прочности, отвечающие строгим требованиям технологического охлаждения
Максимальный расход до 12 602 галлонов в минуту на ячейку (2862 м³/ч), отвечающий требованиям технологического охлаждения
Модульная конструкция, обеспечивающая стабильное качество, более безопасные процессы монтажа и сокращение времени работы
Широкий выбор типов наполнителя распылителя для адаптации к различным качествам воды
Масштабируемая конструкция, основанная на требованиях проекта
Прочная конструкция
Прочная конструкция, высокоэффективная конструкция и пятилетняя гарантия на механическую часть привода с редуктором Marley обеспечивают стабильную номинальную охлаждающую способность в широком диапазоне требований к расходу и температуре.
Компактная площадь основания
Конструкция противоточной градирни требует меньшей площади установки, чем градирни с поперечным потоком, для многих применений в сфере ОВКВ и легкой промышленности. А поскольку размер градирни обычно приводит к меньшему количеству используемой стали, ее уменьшенный вес требует меньшей опорной конструкции.
Низкое энергопотребление
Привод всасывающего вентилятора с принудительным противоточным потоком позволяет минимизировать энергопотребление, обеспечивая более низкую потребность в энергии вентилятора по сравнению с противоточными градирнями с центробежным вентилятором.
Простота обслуживания и доступ к элементам охладителя
Компания SPX Cooling Technologies приложила значительные усилия для решения проблем, связанных с обслуживанием градирен с противоточным потоком. Наши градирни MD Marley оснащены более широкими дверцами доступа, легко извлекаемым блочным наполнителем и другими функциями, облегчающими техническое обслуживание.
Низкий уровень шума
Охладительная башня Marley MD с сертификатом CTI в стандартной комплектации оснащена вентилятором с низким уровнем шума, подходящим для большинства ситуаций, где требуется низкий уровень шума. Для удовлетворения более строгих требований к шуму доступны различные варианты вентиляторов и шумоподавления.
Экономия воды и безопасность эксплуатации
Чтобы решить проблему «разбрызгивания» воды, характерную для противоточных градирен других производителей, компания SPX внедрила первую в отрасли тройную впускную жалюзи, которая экономит воду и улучшает работу в зимний период. Она снижает риск роста и распространения бактерий Legionella.
Соответствие требованиям сертификации FM
При использовании двух или более камер башня MD соответствует стандарту сертификации FM для охладительных башен, класс № 4930.
Прочная конструкция
Большие дверцы обеспечивают удобный доступ для технического обслуживания и ремонта компонентов охладительной установки. Легкий доступ к приводному механизму, состоящему из радиального вентилятора и ременного или прямого привода.
Низкий уровень шума
Охладительная башня Marley MD с сертификатом CTI в стандартной комплектации оснащена вентилятором с низким уровнем шума, подходящим для большинства ситуаций, в которых требуется низкий уровень шума. Для удовлетворения более строгих требований к уровню шума доступны различные варианты вентиляторов и шумоподавления.
Коррозионная стойкость
Использование оцинкованной стали G235 и, опционально, SS300 обеспечивает бесперебойный срок эксплуатации. Кроме того, усиленное антикоррозионное покрытие облегчает очистку и предотвращает рост бактерий Legionella, что важно для установок с требованиями сертификации.
Сертификация Eurovent и CTI
Холодопроизводительность была проверена и сертифицирована независимыми организациями Eurovent и CTI.
Описание принципа работы
Горячая вода поступает в систему орошения, изготовленную из ПВХ или ПП, а затем через систему распылителей равномерно стекает в виде капель на слой оросителя. Воздух всасывается вентилятором, расположенным в воздушном потоке, проходящем в противотоке (counterflow) по отношению к падающей воде. Происходит теплообмен между воздушным потоком и испаряющейся водой, температура которой при этом понижается.
Слоевой распылитель — теплообменник
В случае чистой воды используется высокоэффективный распылительный слой, а в случае загрязненной воды и в зависимости от ожидаемой концентрации загрязнений применяются специальные распылительные слои с низкой степенью удержания загрязнений. Благодаря разнообразию наполнителей достигаются номинальные производительности во всем диапазоне применений.
Механические узлы
Вентилятор установлен непосредственно на двигателе, соединенном с редуктором, отвечающим за передачу механических нагрузок. Угол наклона лопастей регулируется в зависимости от требуемой производительности вентилятора. Низкий уровень шума при работе двигателя и конструкция, адаптированная для работы с градирней, обеспечивают долговечность приводной системы, а также стандартное использование частотного преобразователя (VFD). Конструкция основания стандартно изготавливается из горячеоцинкованной стали (HDG) или из нержавеющей стали.
Низкий уровень шума
Охладительная башня Marley CP с сертификатом CTI / Eurovent в стандартной комплектации оснащена вентилятором с низким уровнем шума, подходящим для большинства ситуаций, в которых требуется низкий уровень шума. Для удовлетворения более строгих требований к шуму доступны различные варианты вентиляторов и шумоподавления.
Многоячеистая конфигурация
В стандартной комплектации Marley CP может монтироваться в многоячеистых группах, а производительность подтверждена с учетом влияния типа конфигурации: последовательной или двухрядной (back-to-back).
F400 Marley имеет конструкцию из стеклопластика (FRP), отвечающую требованиям коррозионной стойкости при сохранении огнестойкости. Изготовленная с противоточным потоком воздуха, она была разработана как наиболее термодинамически эффективная с точки зрения занимаемой ячейкой площади. Разнообразные опции позволяют использовать ее в условиях загрязненной и сильно загрязненной воды. Опциональное исполнение конструкции из железобетона позволяет использовать ее с сильно загрязненной химикатами или соленой (морской) водой.
Компоненты из стеклопластика, используемые в конструкции градирни, обладают высокой механической прочностью и коррозионной стойкостью. Они обеспечивают длительный срок службы и безопасность эксплуатации в различных климатических условиях, особенно в промышленных установках и энергетике. Химический состав стеклопластика варьируется в зависимости от требований к прочности или климатическим условиям.

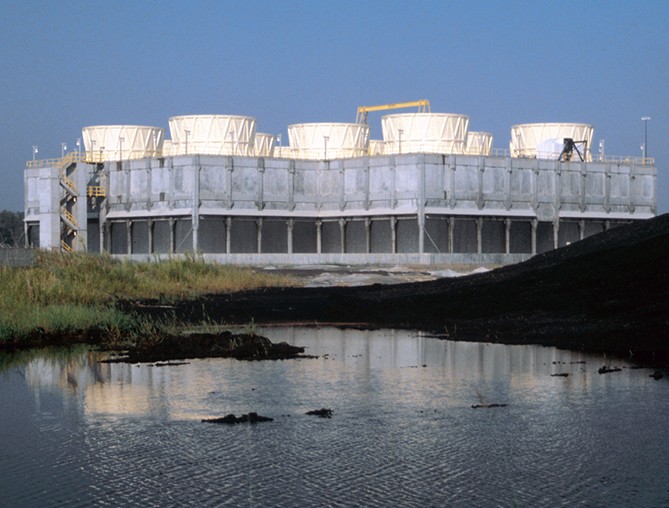

Башни с железобетонной конструкцией
Marley 800 — версия башни, изготовленная из железобетона, имеет конструкцию, устойчивую к воздействию ураганов. Специально подобранная бетонная смесь устойчива к вредному воздействию тепла и ультрафиолетового излучения. Бетон — это натуральный материал, который идеально подходит для обеспечения длительного срока службы градирни, работающей в самых суровых условиях. Бетон никогда не ухудшит качество охлаждающей воды, циркулирующей в башне. Доступны в виде готовых бетонных сборных конструкций для задач, где график и экономика благоприятствуют «заводским» изделиям, или в варианте для изготовления (отлива) элементов на строительной площадке, когда предпочтительны варианты формования и отливки на месте. Многоячеечные градирни с несколькими вентиляторами доступны в конфигурациях, адаптированных к требованиям установки.
Простота обслуживания и доступ к элементам охладителя
F400/800 оснащена лестницами или трапами для доступа и конструктивно приспособлена для проведения регулярного технического обслуживания с соблюдением норм безопасности, действующих в соответствии с местными требованиями.
Прочная конструкция
Каждая башня проектируется индивидуально с учетом потребностей объекта и требований к установке. Использование компонентов Marley, отвечающих за теплообмен, гарантирует достижение заданной производительности.
Слои распылителя
Подбираются с учетом качества воды для обеспечения максимальной производительности на протяжении всего срока эксплуатации. Высокая термостойкость конструкции и слоев распылителя, адаптированных к конкретным системным решениям.
Использование с морской водой
Идеальное решение для воды с высоким уровнем химического загрязнения или высокой соленостью, например, с морской водой в качестве охлаждающей среды.
